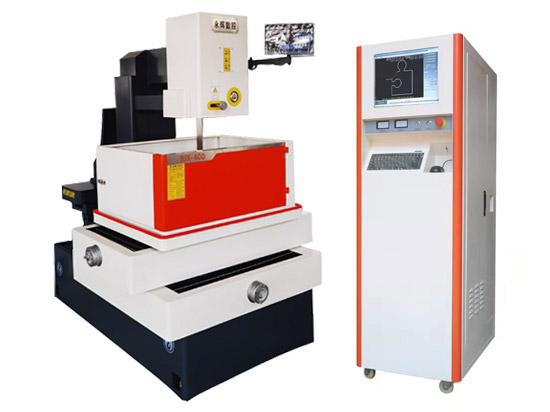

YHC40型精密中走絲
秉承誠信為本、質量第一、精益求精、服務至上的理念型號：32，40，50，63
品牌：永輝
采用精密直線導軌、加工精度更穩定,替代慢走絲加工的模具、工件
咨詢熱線：15258127511
返回列表
產品詳情
YHC型精密中走絲線切割機床性能特點：
☆機床可選配反應式步進電機(STE-DM-01)或文流伺服電機(STE-DC-02)0
☆床身采用樹脂砂鑄造，兩次高溫?zé)崽幚恚行Э刂屏藱C(jī)床變形量。
☆采用臺灣精密直線導軌，雙螺母精密滾珠絲桿，長時間保持機械精度。
☆使用低壓、無阻、恒流高撅電源進行加工切創，使得切創的效率、表面粗糙度、相絲損耗等工藝指標處于國內領先水平。
☆采用小脈寬、大電流的恒壓源進行加工修刀，大幅提升了多次切創的穩定性、一致性和工藝指標。
☆合理的環保封閉結構設計。
YH-C型精密中走絲線切割機床主要技術參數：
| 機組型號 | YHC-320 | YHC-400 | YHC-500 | YHC-630 |
| 工作臺尺寸 | 320×470 | 510×800 | 700×960 | 850×1100 |
| 工作臺X、Y軸行程 | 320×400 | 400×500 | 500×630 | 630×800 |
| 最大承載重量(Kg) | 300 | 500 | 600 | 800 |
| 最大直線切割厚度 | 280 | |||
| X、Y最小指令單位 | 0.001 | |||
| 錐度U、V軸行程(線軌錐度)(mm) | 30×30(單邊15º 需定制) | |||
| 控制和聯結方式 | XY軸步進電機，交流伺服；UV軸三相六拍，伺服電機(任選) | |||
| Z軸控制 | 交流減速電動升降 | |||
| 聯動控制軸數 | X、Y、U、V四軸 | |||
| 貯絲筒最大行程 | 200mm | |||
| 電極絲直徑范圍 | Φ0.15-Φ0.20mm(標配Φ0.18mm) | |||
| 走絲速度 | 1-11.4m/s變頻可調 | |||
| 加工精度 | ±0.005mm | |||
| 最大切割效率 | ≥160mm²/min | |||
| 最佳表面粗糙度 | Ra≤1.0µm | |||
| 液箱容積 | 90L | |||
| 工作液過濾方式 | 紙芯精過濾 | |||
| 供電電源 | 3相380V±10%;50±1HZ | |||
| 控制系統 | Autocut | |||
| 機床消耗總功率 | 1.5Kw | |||
| 最大加工電流 | 8A | |||
| 主機重量 | 1600Kg | 1900Kg | 2100Kg | 2700Kg |
| 機床尺寸(長寬高)(mm) | 1600*1200*2000 | 1960*1620*2160 | 2120*1760*2250 | 2410*2060*2250 |
| 電柜尺寸(長寬高)(mm) | 750*650*1900 | |||
- 上一篇：中走絲數控裝置

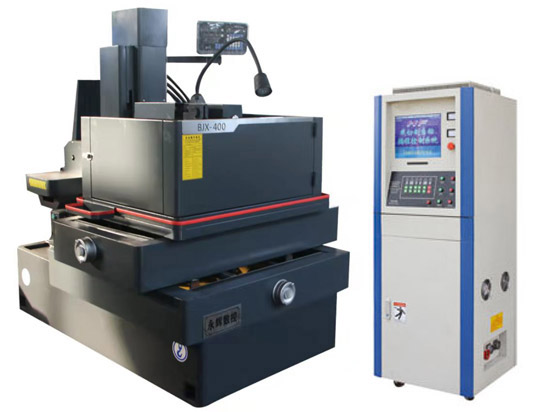

- 下一篇：YHF40型精密中走絲
